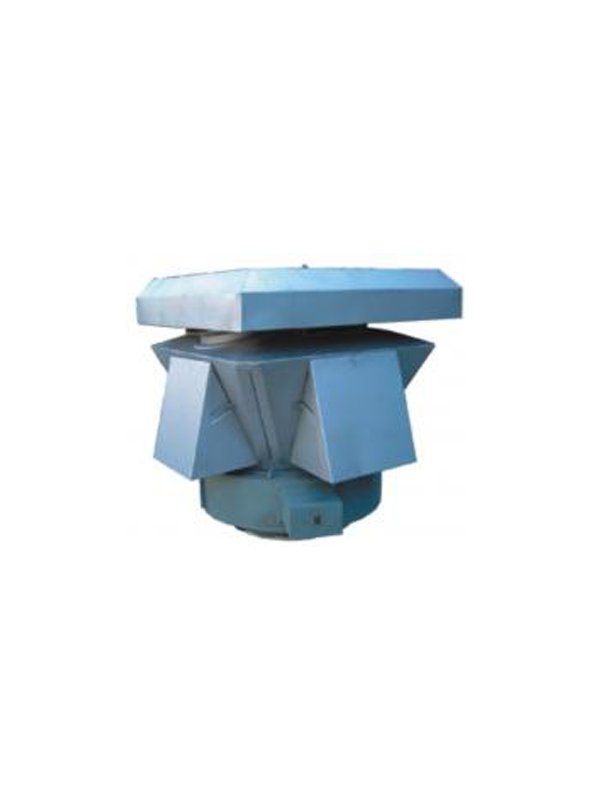

Клапаны дыхательные с устройством обогрева огнепреградителя КДС УО

ОКП 36 8912

Клапаны дыхательные совмещенные с устройством обогрева огнепреградителя предназначены для герметизации газового пространства стальных вертикальных и горизонтальных резервуаров с нефтью и нефтепродуктами с заданными параметрами по давлению (вакууму), а также для защиты от проникновения пламени в резервуар в круглогодичном режиме эксплуатации.
Клапаны выпускаются в климатическом исполнении У и УХЛ категории размещения 1 по ГОСТ 15150-69.

Конструкция клапана с обогревом разработана по рекомендации ФГУ ВНИИПО МЧС России для эксплуатации в осеннее-зимний период, особенно в условиях Крайнего Севера и Сибири.
Разработанное специалистами ОАО «НЕФТЕМАШ»-САПКОН устройство обогрева предотвращает образование инея на торцевых поверхностях огнепреградителя, что позволяет не производить демонтаж огнепреградителя в осенне-зимний период.
Работа устройства обогрева осуществляется в автоматическом режиме.

Элементы электрооборудования устройства обогрева выполнены во взрывозащищенном исполнении.
Конструкция разработанного устройства обогрева огнепреградителя защищена патентом. Устройство обогрева клапанов типа КДС2-1500УО и КДС2-3000УО предусматривает применение их на дыхательных клапанах КДС2-1500Л, КДС2-3000Л и других модификациях. Выполнение работ по модернизации дыхательных клапанов на действующих объектах может производиться после оформления заказа на предприятии ОАО «НЕФТЕМАШ»-САПКОН.

Пример условного обозначения клапана при заказе:
КДС – 1500/150-13-А-УХЛ1 ТУ26-02-1009-93, где:
КДС – клапан дыхательный совмещенный;
1500 – пропускная способность, м3/час;
150-условный проход;
13-с нижним расположением электрообогреваемого огнепреградителя;
А-корпус из алюминия;
УХЛ-климатическое исполнение;
1-категория размещения.

Дополнительная иформация
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:


Наименование основных  параметров

КДС2-1500УО

КДС2-300УО

Условный проход, Ду, мм

150

200

250

350

500

250

350

500

Рабочее давление, Па, (мм.вод.ст.) не более

2000 (200)

Рабочий вакуум, Па, (мм.вод.ст.) не более

250 (25)

Давление срабатывания, Па, (мм.вод.ст.)

 не более

 не менее



1600 (160)

1500 (150)

Вакуум срабатывания, Па, (мм.вод.ст.)

 не более

 не менее



150 (15)

100 (10)

Максимальная пропускная способность,  м3/ч, не менее

450

750

1000

1300

1500

1100

2400

3000

Температура нагревательной ленты устройства обогрева, °С, не более

+65

Напряжение питания устройства обогрева, В

       220±22

Герметичность, м3*Па/с, не более

1,7*10-5

2,35*10-5

Сопротивление цепи заземления, Ом, не более

0,1

Потребляемая мощность, Вт, max

1290

Сопротивление изоляции между проводами негревательной ленты и экраном, мОм, не менее

20

Длина силового провода, м. Не более

300

Присоединительные размеры





Межцентровое расстояние, Д1, мм

Диаметр отверстий, d, мм

Количество отверстий, n, шт







225

18

4







280

18

4







335

18

6







445

22

6







600

22

16







335

18

6







445

22

6







600

22

16

Габаритные размеры, мм, не более



- длина, L

- ширина, В

- высота  Н





970

915

1060





970

915

1060





970

915

1040





970

915

960





1300

1300

1400









1300

1300

1300





Масса клапана, кг, не более

160

190


По требованию заказчика рабочие параметры клапана по давлению и вакууму могут быть изменены на другие значения.
Возможна поставка:
- без диска отражателя
- с ответным фланцем
- с прокладками и крепежом
- с монтажным патрубком

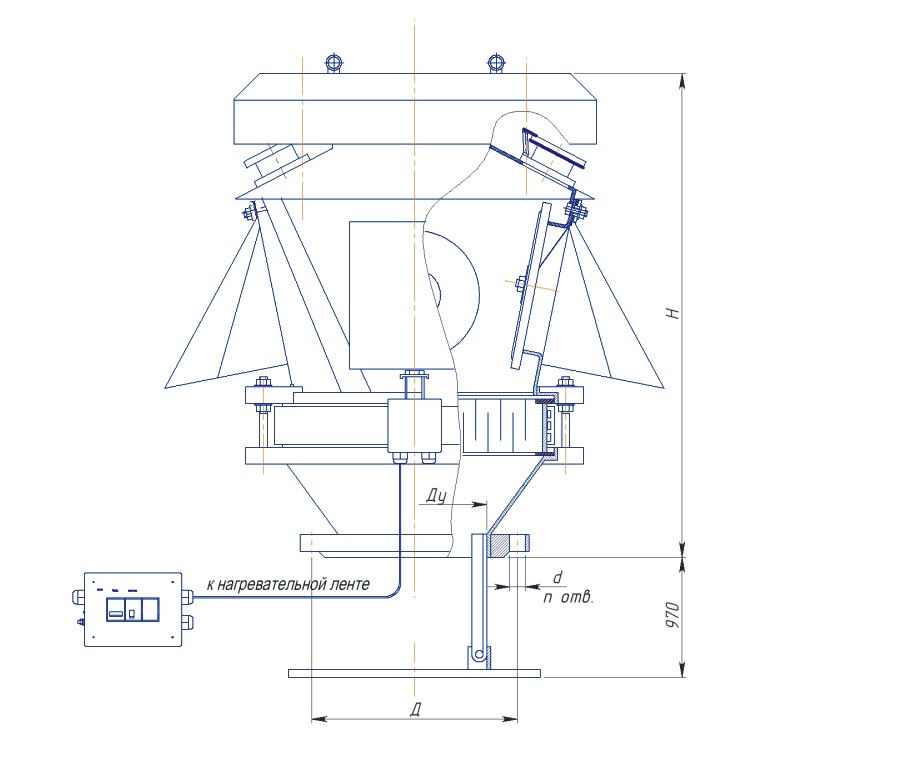

ЧЕРТЕЖ:
