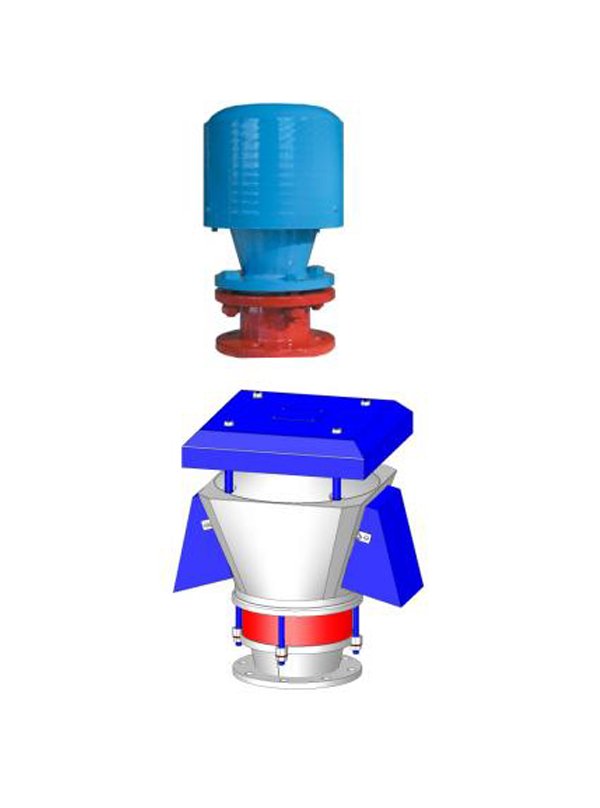

Клапаны дыхательные механические со встроенным огнепреградителем и грузовыми тарелками

ОКП 36 8912 106

Клапаны дыхательные механические со встроенным огнепреградителем предназначены для герметизации газового пространства резервуаров с нефтью и нефтепродуктами и регулирования давления в этом пространстве в заданных пределах.
Клапаны дыхательные механические КДМ являются комплектующими изделиями резервуаров для светлых нефтепродуктов.
Клапаны выпускаются в климатическом исполнении Т, У и УХЛ категории размещения 1 по ГОСТ 15150-69.
Отличия конструкции дыхательных клапанов ОАО «НЕФТЕМАШ»-САПКОН состоят в том, что клапаны разработаны в том числе и для условий Сибири и Крайнего Севера.

Конструкция клапана предусматривает высокую герметичность и точность срабатывания запоров давления и вакуума, что позволяет сократить потери легких фракций нефтепродуктов при хранении и уменьшить загрязнение окружающей среды. Специальное тефлоновое покрытие затворов вакуума и давления обеспечивает надежную работу клапана при низких температурах.

Дополнительная иформация
Пример уловного обозначения клапана при заказе:
КДМ-150/150-15-А-У1 ТУ26-02-1111-94, где:
КДМ – клапан дыхательный механический;
150 – пропускная способность при Ду100мм,куб.м/час
150-условный проход, мм;
1 - с нижним расположением огнепреградителя;
5- с грузовыми тарелками;
А-корпус из алюминия;
У – климатическое исполнение;
1- категория размещения;

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

Наименование параметров

Типоразмеры клапанов

      КДМ-50

КДМ1-150

Условный проход Ду, мм

50

   100

   150

    200

   250

Пропускная способность,
м3/ч, не менее

22

150

200

220

250

Давление срабатывания,
Па (мм вод.ст)

1400+50 (140+5)

Вакуум срабатывания,
Па (мм вод.ст.)

125+25 (12,5+2,5)

Рабочее давление,
Па (мм.вод.ст.)

2000 (200)

Рабочий вакуум,
Па (мм вод.ст.), не более

250 (25)

Присоединительные размеры, мм:

Межцентровое расстояние, Д

110

170

225

280

335

Диаметр отверстий, d

14

18

18

18

18

Количество отверстий, n, шт

4

4

4

4

6

Габаритные размеры, мм, не более

Длина

152

510

510

510

510

Ширина

152

380

380

380

435

Высота, H

245

525

510

580

610

Масса, кг, не более:

Исполнение У

4,95

16

29,5

33,5

Исполнение Т

6,5

25

34

37



По требованию заказчика рабочие параметры клапана по давлению и вакууму могут быть изменены на другие значения.

Возможна поставка:
- с ответным фланцем
- с прокладками и крепежом
- с монтажным патрубком

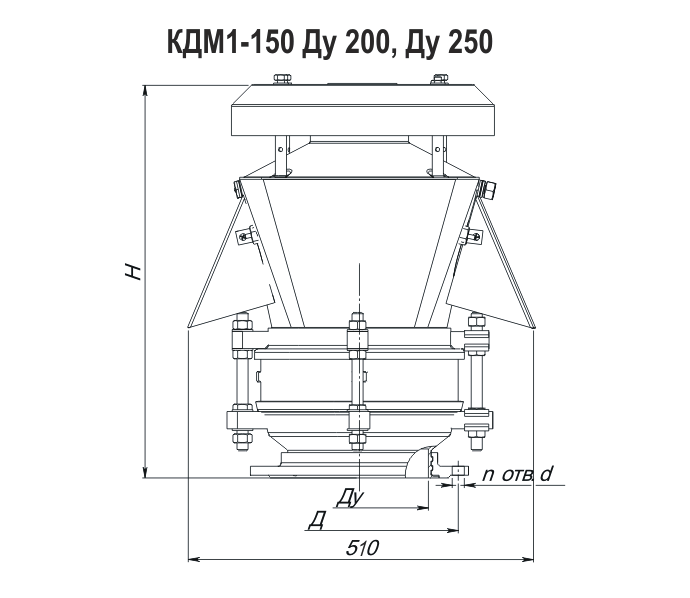

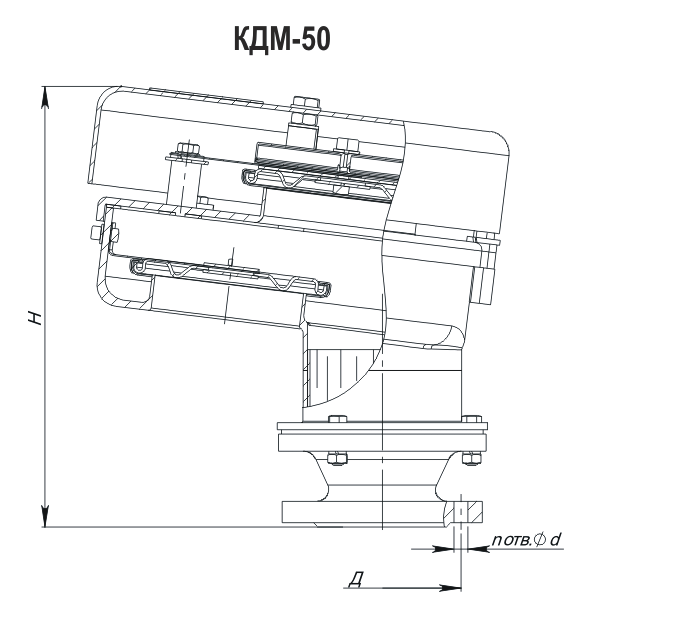

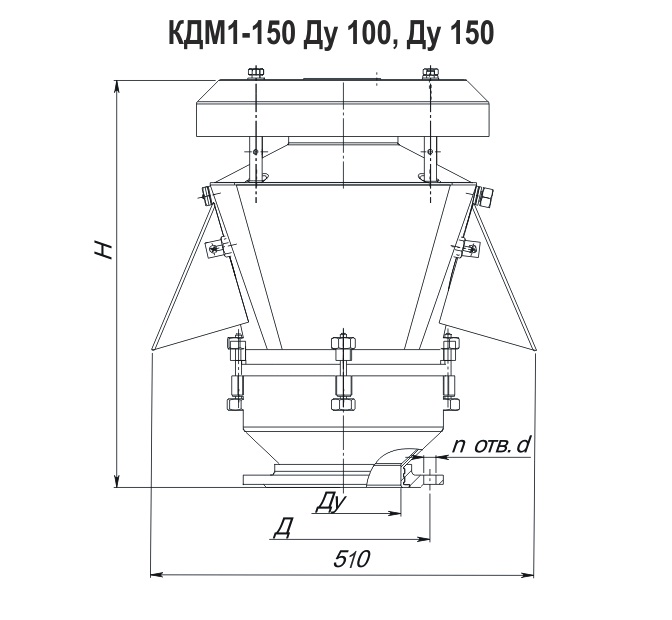

ЧЕРТЕЖ 1:



ЧЕРТЕЖ 2:



ЧЕРТЕЖ 3:
