ОКП 36 8912

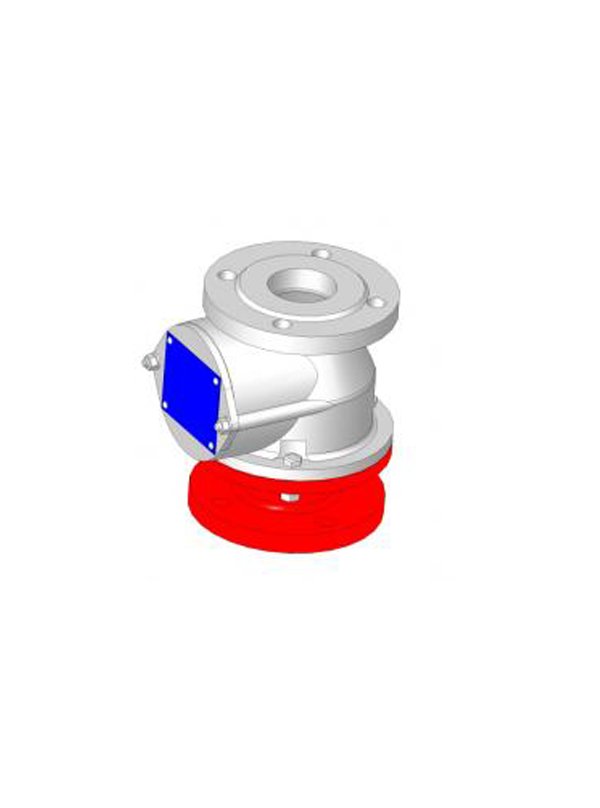

Клапаны дыхательные закрытого типа КДЗТ являются комплектующими изделиями резервуаров для хранения светлых нефтепродуктов, бензина, дизельного топлива и т.п. жидкостей, устанавливаются на монтажном патрубке резервуара и предназначены для герметизации газового пространства резервуара и поддержания давления и вакуума в этом пространстве в заданных пределах. Клапаны используются в закрытых газоуравнительных системах.
Конструкция предусматривает осуществление «вдоха» и «выдоха» через одно и то же отверстие, соединенное с помощью фланцев с газоуравнительной системой.
Клапаны выпускаются в климатическом исполнении Т, У и УХЛ категории размещения 1 по ГОСТ 15150-69.
Пример условного обозначения при заказе:
КДЗТ-200/50-06-А-У1 ТУ3689-015-00217633-97, где:
КДЗТ - клапан дыхательный закрытого типа;
200 - пропускная способность при Ду150мм, куб.м/час;
50 - условный проход;
0 -без огнепреградителя;
6 - с подпружиненными тарелками;
А - корпус из алюминия;
У - климатическое исполнение.
1 - категория размещения.

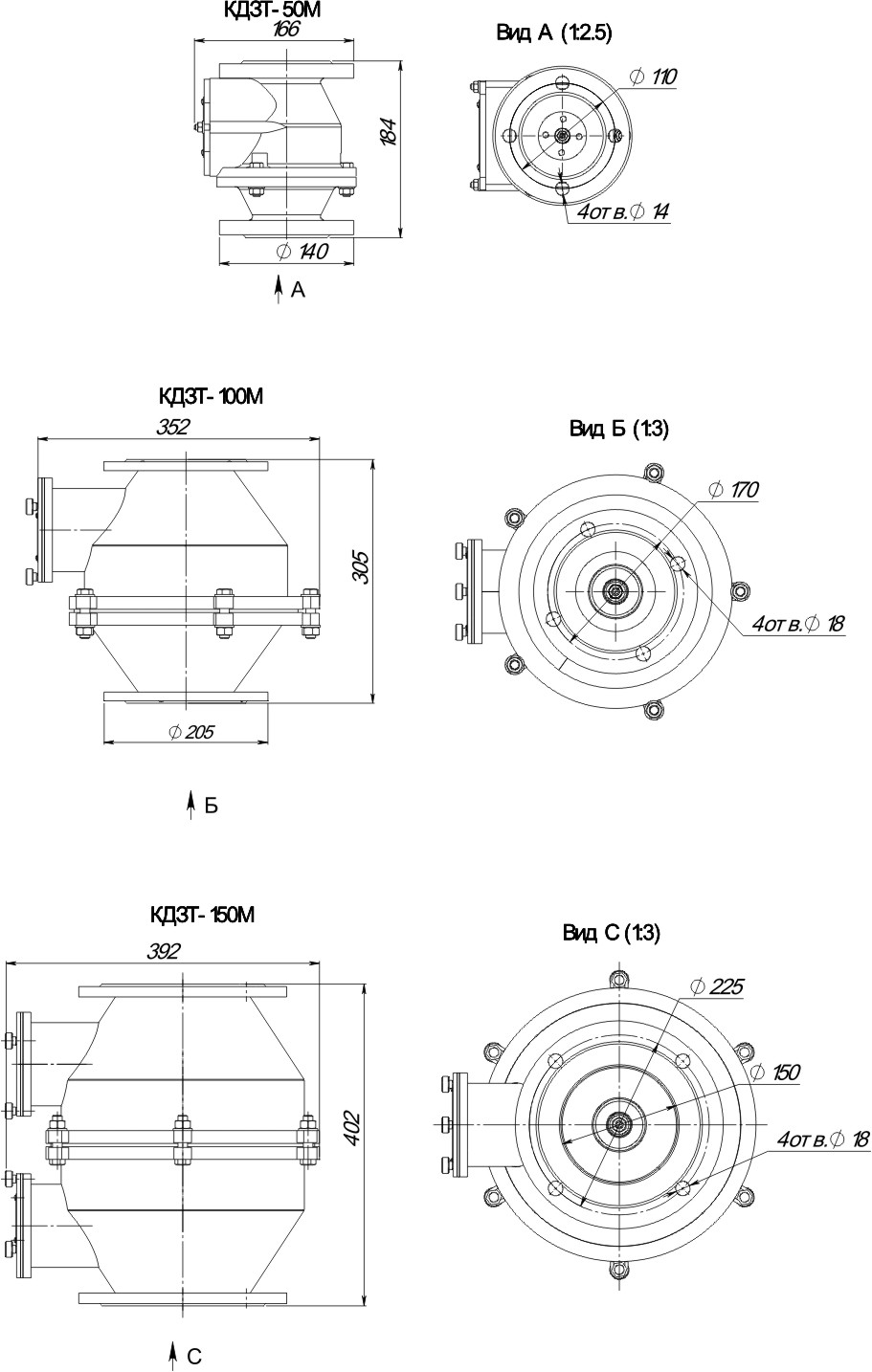

Наименование параметров |
КДЗТ-50М |
КДЗТ-100М |
КДЗТ-150М |
|
Условный проход Ду, мм |
50 |
100 |
150 |
|
Пропускная способность, м3/ч |
22 |
120 |
200 |
|
Давление срабатывания, Па (мм.вод.ст.) |
850±50(85±5) |
850±50 (85±5) |
2000±50 (200±5) |
|
Вакуум срабатывания, Па (мм.вод.ст.) |
125±25 (12,5±2,5) |
125±25 (12,5±2,5) |
250±20 (25±2) |
|
Рабочее давление, Па (мм.вод.ст.) |
1000 (100) |
1000 (100) |
2400 (240) |
|
Рабочий вакуум, Па (мм.вод.ст) |
250 (25) |
250 (25) |
350 (35) |
|
Масса, кг, не более |
3,4 |
15 |
25 |
|
Срок службы, лет, не менее |
15 |
15 |
15 |
