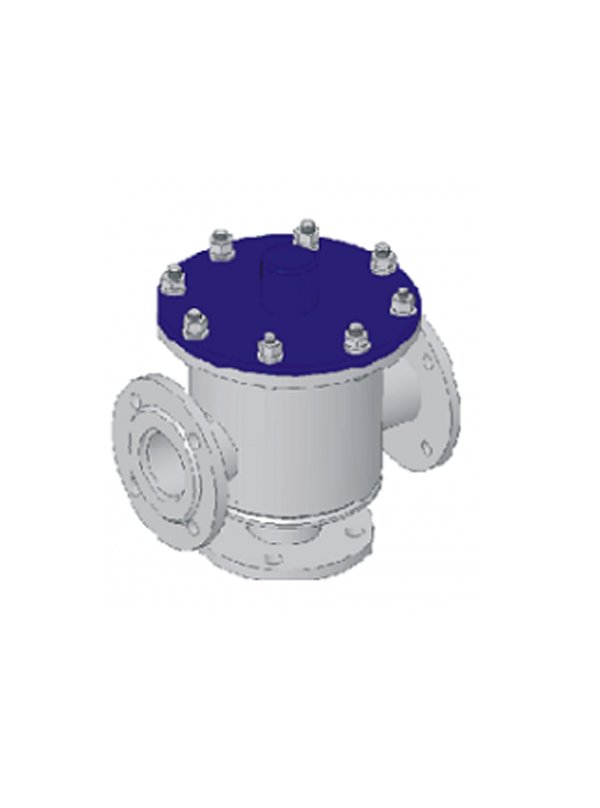

Клапаны дыхательные для капролактама КДК

ОКП 36 8919

Клапаны дыхательные для капролактама КДК предназначены для предотвращения повышения в резервуарах (емкостях) избыточного давления сверх установленного, и подачи в них азота при понижении установленного давления.
Клапаны представляют собой устройства автоматического действия. При достижении в газовом пространстве резервуара (емкости) давления величины срабатывания верхней тарелки верхняя тарелка поднимается, открывая среде выход в атмосферу или газоуравнительную систему. При уменьшении в газовом пространстве резервуара (емкости) давления до величины срабатывания нижней тарелки поднимается нижняя тарелка, открывая проход азота в резервуар (емкость).
Клапаны применяются при производстве капролактама, а также для хранения агрессивных и легковоспламеняющихся жидкостей в резервуарах.
Возможно изготовление из стали 12X18H10T.
Клапаны выпускаются в климатическом исполнении Т, У и УХЛ категории размещения 3 по ГОСТ 15150-69.

Пример условного обозначения при заказе:
КДК-150/50-05-К-У3 ТУ3689-050-00217633-2005, где:
КДК - клапан дыхательный для капролактама;
150 - пропускная способность при Ду100мм, куб.м/час;
50 - условный проход;
0 - без огнепреградителя;
5 - с грузовыми тарелками;
К - корпус из стали 12X18H10T;
У - климатическое исполнение;
3 - категория размещения.

Дополнительная иформация
* По требованию заказчика рабочие параметры клапана могут быть изменены на другие значения.
По просьбе заказчика комплектуется фланцами, прокладкой и крепежом.


ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

Наименование основных параметров

Типоразмер дыхательного клапана

КДК-32; КДК1-32

КДК50; КДК1-50

КДК-80/50; КДК1-80/50

КДК-80; КДК1-80

КДК-100/50; КДК1-100/50

КДК-100; КДК1-100

Величина показателя

Условный проход Ду, мм



32



50

80



80

100



100

Условный проход линии подачи азота, мм

50 50

Пропускная способность,м3/час, не менее

30

70

80

95

90

150

Давление срабатывания верхней тарелки,Па (мм.вод.ст.)

2600±130*
(260±13)*

Давление срабатывания нижней тарелки,Па (мм.вод.ст.)

2000±150*
(200±15)*

Давление азота,Па (мм.вод.ст.)

5000 (500)*

Присоединительные размеры, мм:

межцентровое расстояние, Д,

диаметр отверстий, d,

количество отверстий, n, шт





90

14

4



110

14

4



150/110

18/14

4



150

18

4



170/110

18/14

4



170

18

4

Габаритные размеры, мм, не более:

длина, L,

ширина, B,

высота, H



260

205

258



260

205

311



355

290

367

Масса, кг, не более

17,0

17,5

19,5

21,8

20,5

35,8

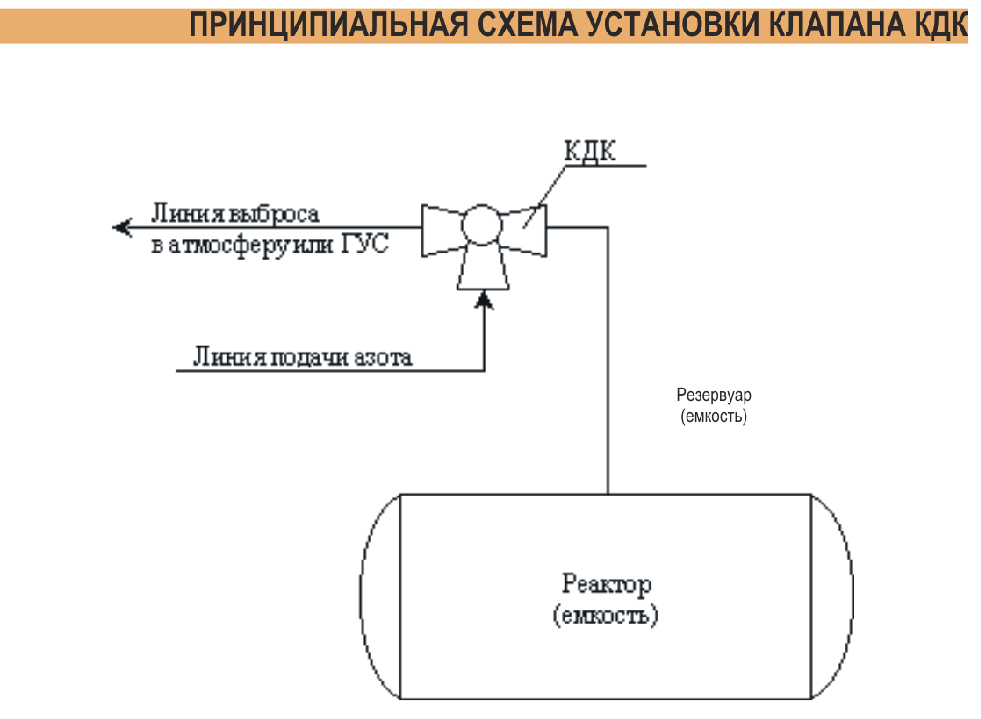

ЧЕРТЕЖ 1:

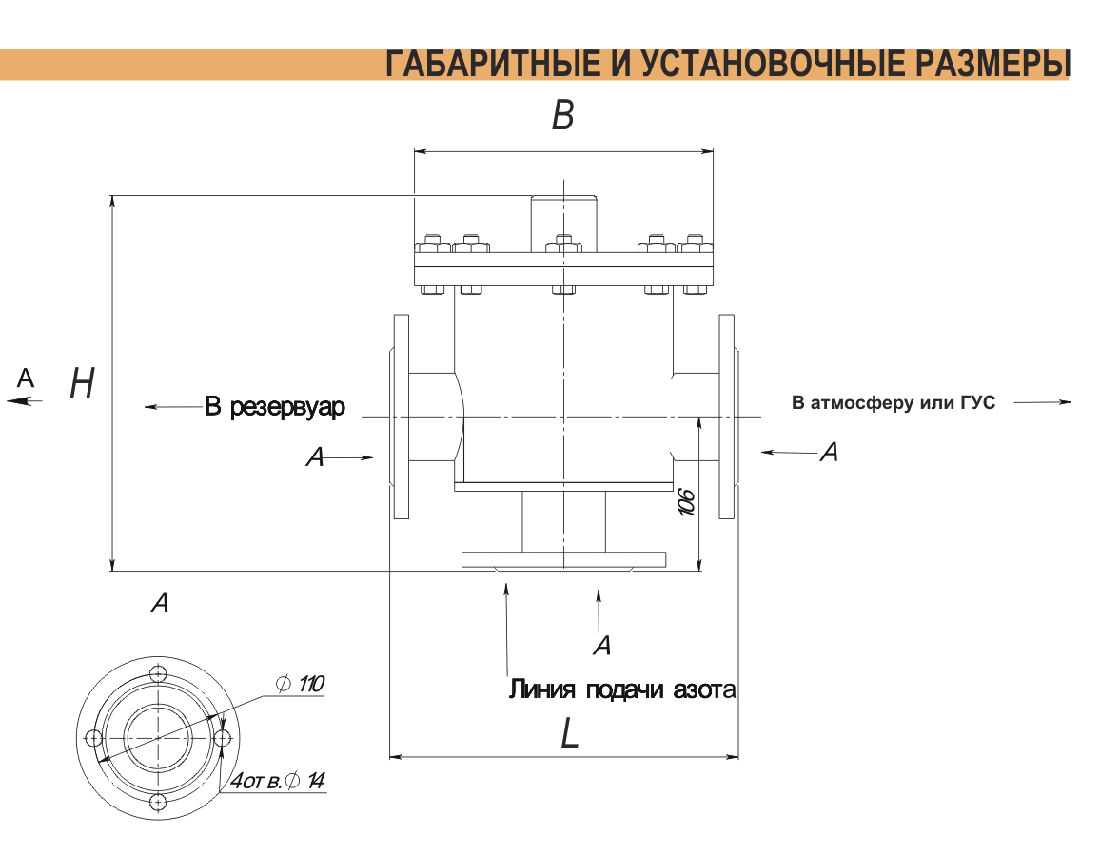

ЧЕРТЕЖ 2:
