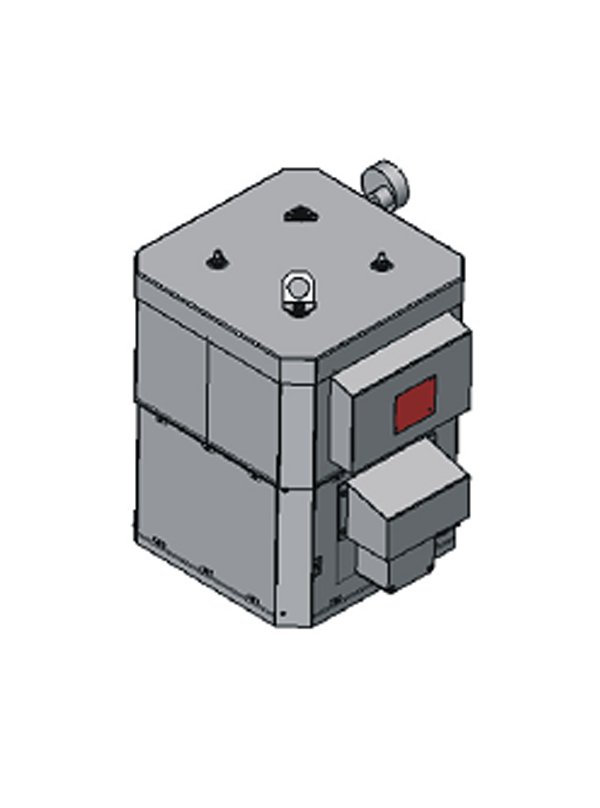

Клапан дыхательный механический с устройством обогрева КДМ-УО

ОКП 36 8912

Клапан дыхательный механический с устройством обогрева, предназначен для герметизации газового пространства резервуаров с продуктами коксохимического производства и регулирования давления в этом пространстве в заданных пределах. Электрообогрев исключает возможность отложения продукта на рабочих поверхностях клапанов, прилипание (примерзание) тарелок затворов к седлу, и инееобразования  на рабочих торцевых поверхностях огнепреградителя. Работа устройства обогрева осуществляется в автоматическом режиме. Элементы электрооборудования устройства обогрева выполнены во взрывозащищенном исполнении.

Пример условного обозначения при заказе:
КДМ - 150/100-13-К-УХЛ1 ТУ26-02-1111-93 , где:
КДМ - клапан дыхательный механический;
150-пропускная способность при Ду100мм, куб м/час
100 – условный проход;
1 - с нижним расположением огнепреградителя;
3 - клапан дыхательный в электрообогреваемой камере
К - корпус из стали 12X18H10T;
УХЛ - климатическое исполнение;
1 - категоря размещения.

Дополнительная иформация
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

Наименование основных параметров

Величина показателя

Условный проход Ду, мм

100

150

250

Пропускная способность, м3/ч, не менее

150

200

250

Давление срабатывания, Па (мм вод.ст)*

  1400(140)

Вакуум срабатывания, Па (мм вод.ст.)*

100-150(10-15)

Рабочее давление, Па (мм.вод.ст.)

 2000(200)

Рабочий вакуум, Па (мм вод.ст.)

250(25)

Присоединительные размеры, мм, не более:



- межцентровое расстояние

170

225

235

- диаметр отверстий

18

- количество отверстий n, шт.

4

8

12

Габаритные размеры, мм, не более:



- длина

620

- ширина

660

- высота

670

Масса, кг, не более:

85 - 105

Напряжение питания устройства обогрева,В

220

Частота напряжение питания устройства обогрева,Гц

50

Потребляемая мощность,не более Вт

3500

Минимальная температура обогрева, С, не менее

+5

Минимальная температура обогрева, С, не более

+90

Сопротивление цепи заземления, Ом,не более

4

Длина кабелей от места установки пульта
до места установки клапана, м, не более

500


В комплект поставки входит пульт управления устройства обогрева, который должен размещаться во взрывобезопасной зоне.

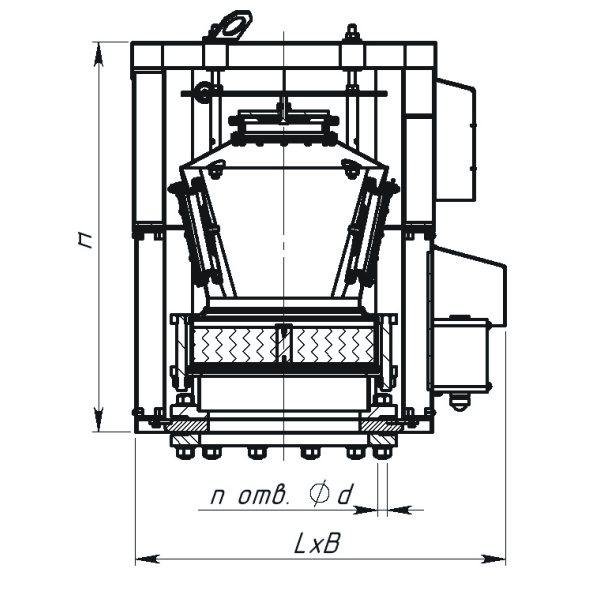

ЧЕРТЕЖ:
